名鉄ー！？

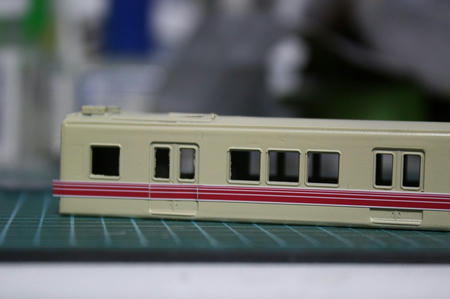

この前印刷した帯を試しに車体に貼ってみました。
下地は西武アイボリーか何か。
結果は･･･。明らかにおかしい（泣
下地の色がどうもおかしいですね。
これじゃ昔の名鉄みたい。

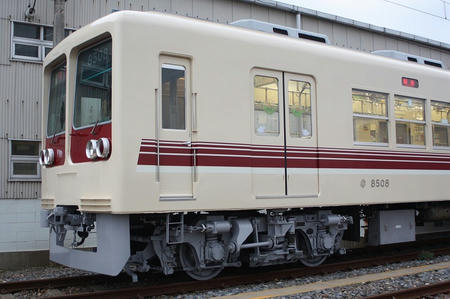

８８００はマシな写真がなかったので８０００で代用。
写真を並べてみると一目瞭然ですが、
実写のほうがどっちかというと、肌色に近く、もっと白っぽい感じですね。
この色をどう再現するか･･･。

エアブラシ使ってみます。使い方解らないけど･･･。

にほんブログ村
１日ワンクリックお願いします。
現在８６位です。

帯

今回は車体の帯の話です。

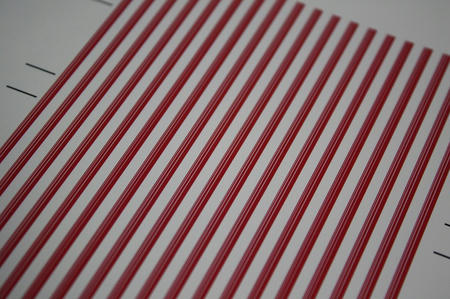

プロトタイプの８８０４編成は
グラデーション帯になっているので、これを再現します。
しかしこの帯、一番上が実寸で０．１ｍｍという細かさ。
これは塗装できないと思い、ステッカーを製作しました。
この手のものには初めてＩｌｌｕｓｔｒａｔｏｒを使ってみましたが、
実寸で寸法が指定でき、かつ綺麗に出力されるのでいいですね。

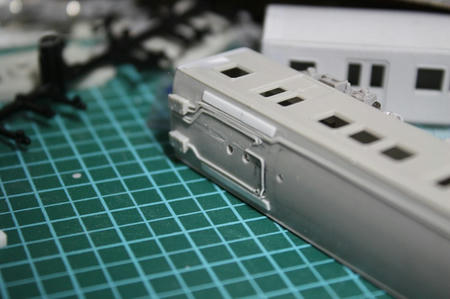

Ｐ車の屋根も少しずつパイピングしております。
で、この８８０４編成は余った中間車の寄せ集めで、
パンタも８８００形の中で唯一シングルアームパンタなので、
若干配管の取り回しが違います。

この角度じゃちょっと見づらいですかね

同じようなものですね（汗
配管止めは付けてありませんが、
別につけなくてもいいかなと思ってます。





にほんブログ村
１日ワンクリックお願いします。
パイピングも要領を掴むとおもしろい。

床板製作

少し間が開いてしまって申し訳ないです。
これでもちゃんと工作はしている訳で･･･。

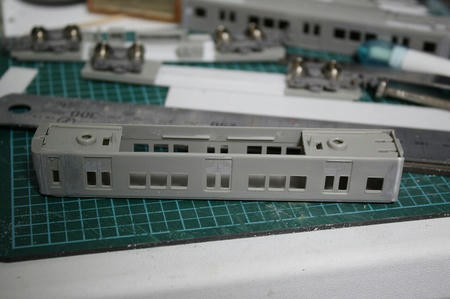

阪急キットを切り詰めているため、
そのまま床板は使えないので、加工します。

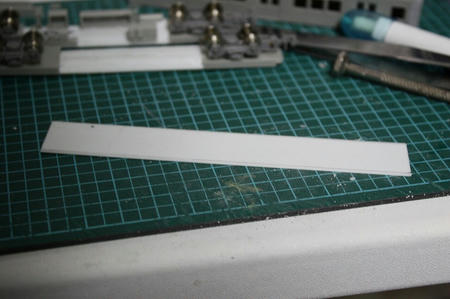

まず１．０ｍｍプラ板を
幅４．５ｍｍ×長さ６０ｍｍ程度に切り出します。

台車受けの部分だけ切り取って試しにあてがってみます。
そしてこのときに真ん中の穴が開いている部分の
寸法を測っておきます。

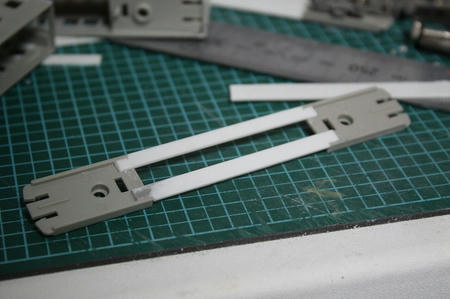

測っておいた寸法分以外の端をおよそ１ｍｍ切り落とし
橋を架けるように接着するとこうなります。

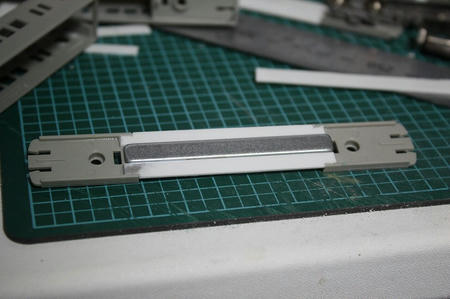

真ん中の部分はもちろんウエイトが入ります。


こんな感じでぴったりウエイトが嵌ってくれます。
若干ウエイトもはみ出るので、
そこをシロにしてゴム系で接着します。


さすがにこのままでは強度的に心配なので、
裏打ちしておきます。
ウエイトにゴム系を塗っておき、接着後にプラ部分に緑キャップを
流し込むのが強度的によいかと思われます。
このとき、床下機器が付けられるように
余白を必ず取ることが重要です。

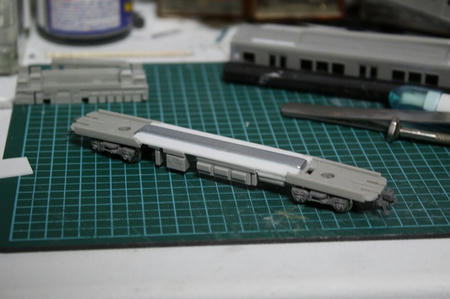

あとは普通の床板のように機器類を接着して完成です。
途中から先頭車用が中間車用になっているのは
ご愛嬌ということで･･･（汗



にほんブログ村
ワンクリックお願いします。
現在７８位です。
注文した雑誌（とれいん）が届かないー（泣

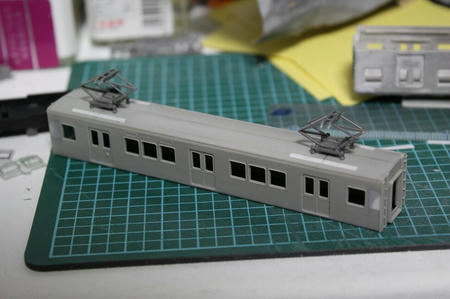

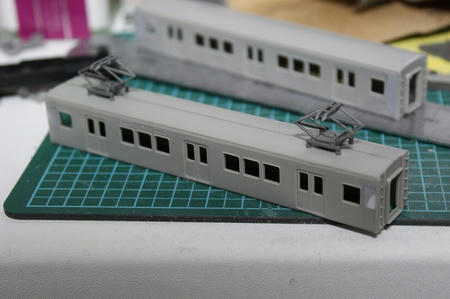

パンタ車

５７と絶賛並行進行中の新京成ですが、
パンタ車にパンタが乗っかりました（嘘
実際はシングルアームになる予定です。
つまり、車番も８８０４編成になり、編成も６両になります。

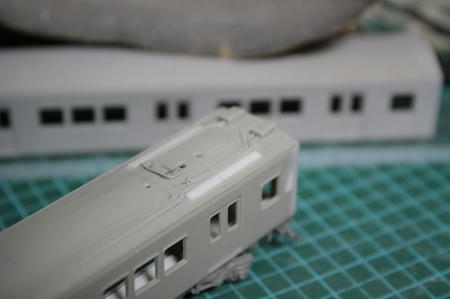

ランボードをつけてみました。
キット自体の配管モールドは全然違うので、
これから久々にパイピングります。

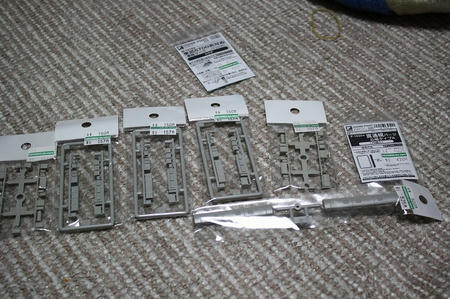

今回の新京成に使用される（であろう）床下機器たち。
頂点に君臨している（笑）のは東武５７００系用のインレタですね。
これらのパーツの中にはＭＧだけしか使わないような
勿体ないシロモノもありますが・・・（汗



にほんブログ村
１日ワンクリックお願いします。
現在８１位です。

ライト装着（追加）

毎年年末にかけて工作熱が燃え上がる時期でございます。

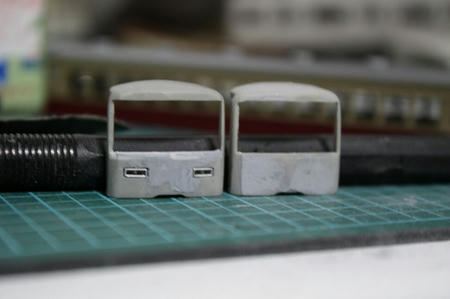

とりあえず、新京成８８００の顔にライトが嵌りました。
使ったのは京急１５００用ですが、
幅が若干広いので、真ん中で切断して左右別々にはめ込んであります。

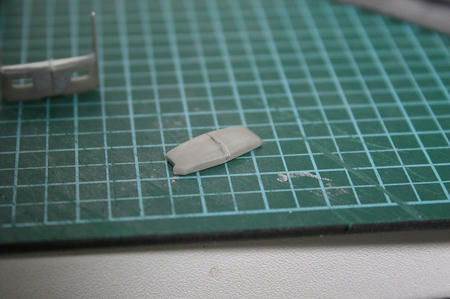

また、この前面は京成３５００用の妻板より幅が広いので、
幅を詰めてあります。

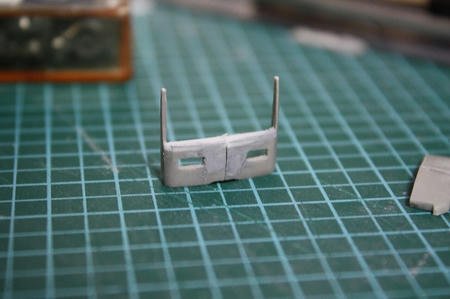

しかし、相変わらず幅が広かったので、
真ん中で分割して幅を詰めました。
が、このとき破損しそうだったので、上半分も分割しました。


同じく、上半分も分割しましたが、
こちらは両端を削ったほうがよかったですね･･･。



続いて床下。

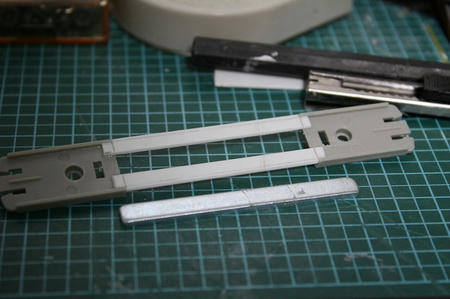

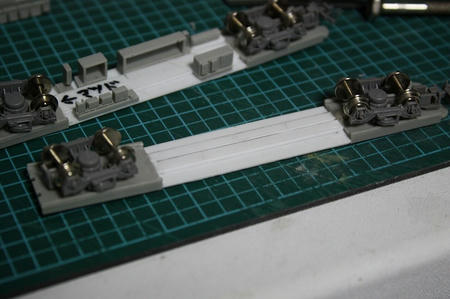

阪急キットの床板は長さの関係上、そのまま使えないので、
写真のように台車受けの部分のみ残して、
中央の床下機器が付く部分はプラ板で復元します。
これでもそこそこの強度があります。

にほんブログ村
現在８７位です。
新京成はだんだん形になってきました。
